在数学建模中,清晰、完整、有创新的思路是写作的关键;能够反映问题(现象、过程、结果)、高大上的图是文章的点睛之笔,当我们建立好模型,用软件进行求解之后,如何做出漂亮的图呢?Office Visio 是office软件系列中负责绘制流程图和示意图的软件。 Office Visio 图表,可以促进对系统和流程的了解,深入了解复杂信息并利用这些知识做出更好的决策。今天就给大家介绍数模必备Visio画图技巧



一、基本流程图

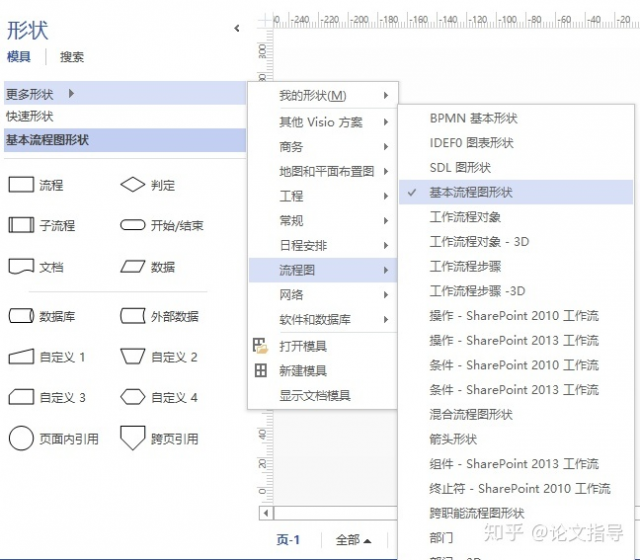

首先在VISIO形状里选择基本流程图形状

按照具体的业务流程,将相应模块拖到右侧空白处绘制

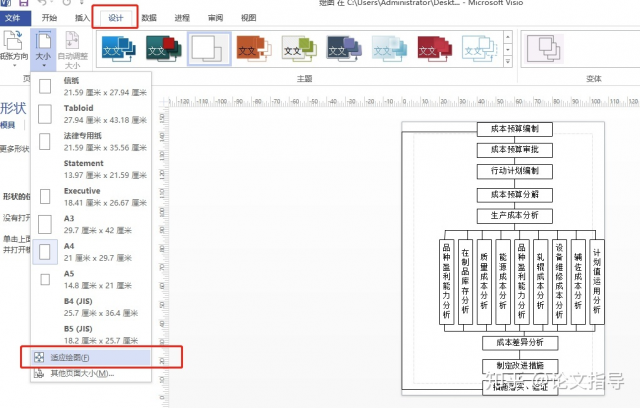

图片绘制完成之后,选择设计中的适应绘图,粘贴到word里即可,如果图片只出现了底部部分,这是因为正文设置的行间距为20磅导致的,只需要在页面布局->段落中将行间距改为单倍行距就可以了。

以此类推,可以利用Visio绘制各种框架类型的图片,包括业务流程图、组织结构图、WBS分解图、网络计划图等等。

二、跨职能流程图

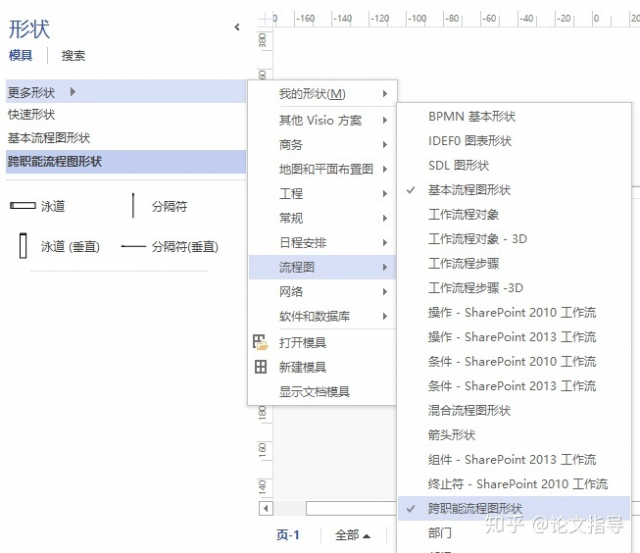

在形状中选择跨职能流程图形状

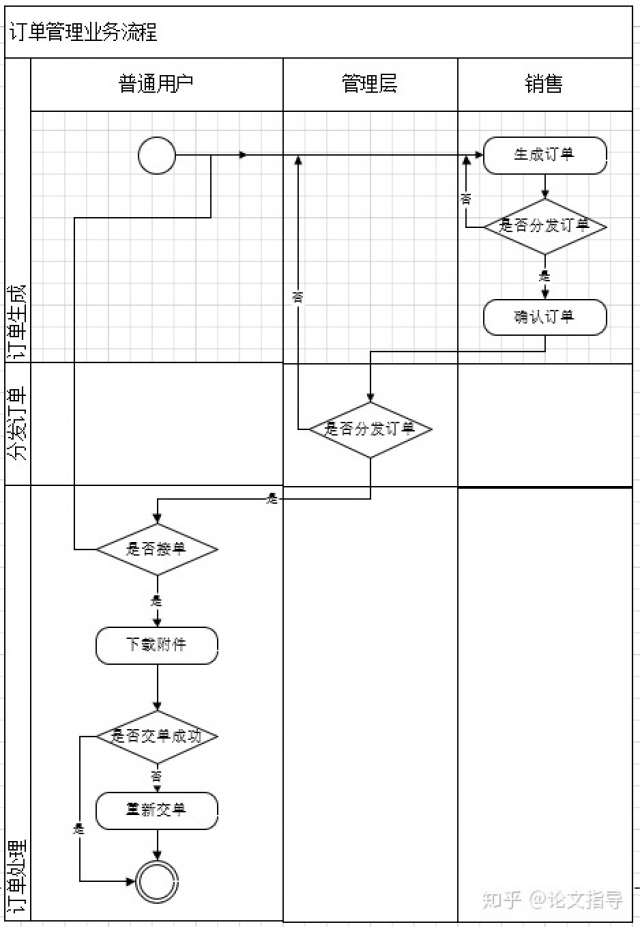

结合基本形状,拖动到右侧空白区域绘制

三、用例图

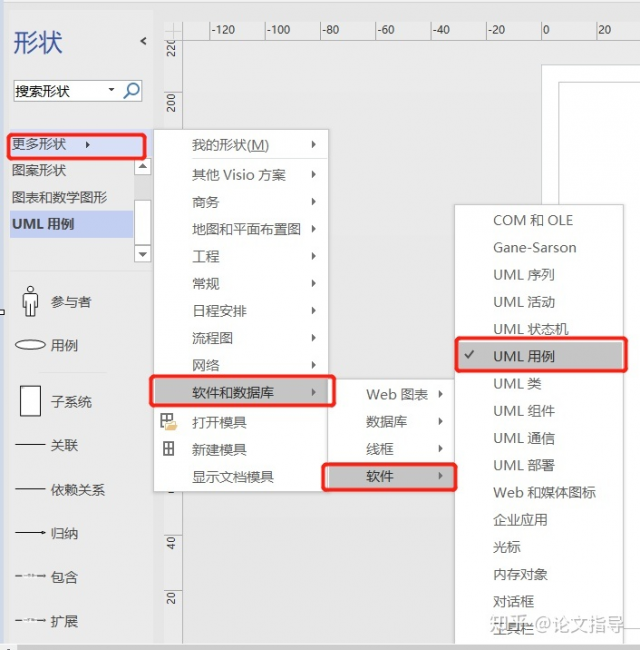

在形状中选择UML用例图

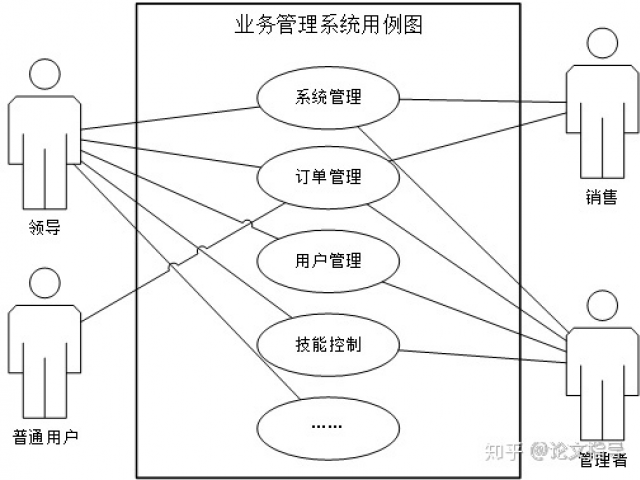

将模块拖动到右侧空白区域绘制,如下图所示

四、业务流程分析

在形状处选择UML活动

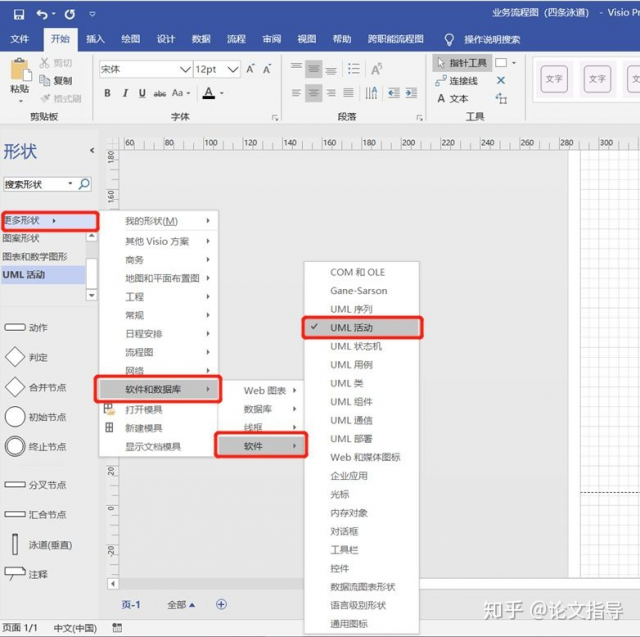

将模块拖动到右侧空白区域绘制,如下图所示

五、类图

在形状处选择UML类

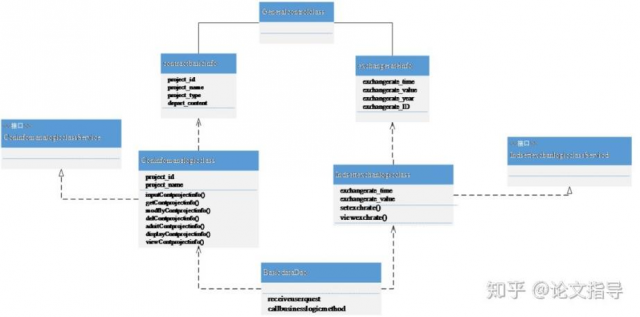

将模块拖动到右侧空白区域绘制,如下图所示



六、时序图

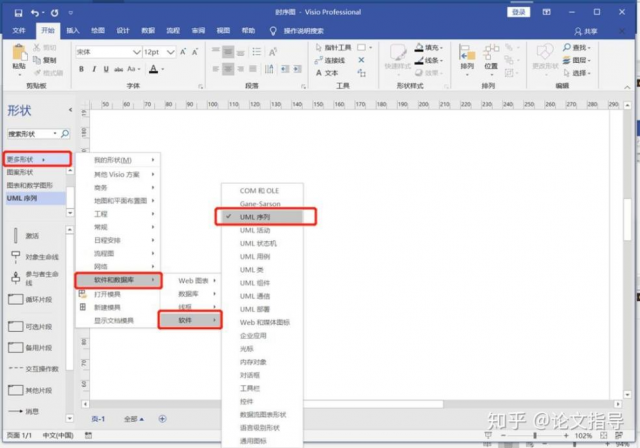

在形状处选择UML序列

将模块拖动到右侧空白区域绘制,如下图所示

以上就是Visio的基本画图技巧。VISIO的功能模块非常强大,绘制的图片可以直接粘贴到word中,具有完美的兼容性,可以使论文更加美观,并且可以支持打开再编辑,便于修改。推荐大家在数学建模的过程中使用!



(图/文:石玉梅 部分素材来自网络;编辑:万漪)
